一、系統組成

按照燈具蓄電池供電方式的不同，集中控制型消防應急照明及疏散指示系統(以下簡稱“集中控制型系統”)的組成分為兩種不同的方式：

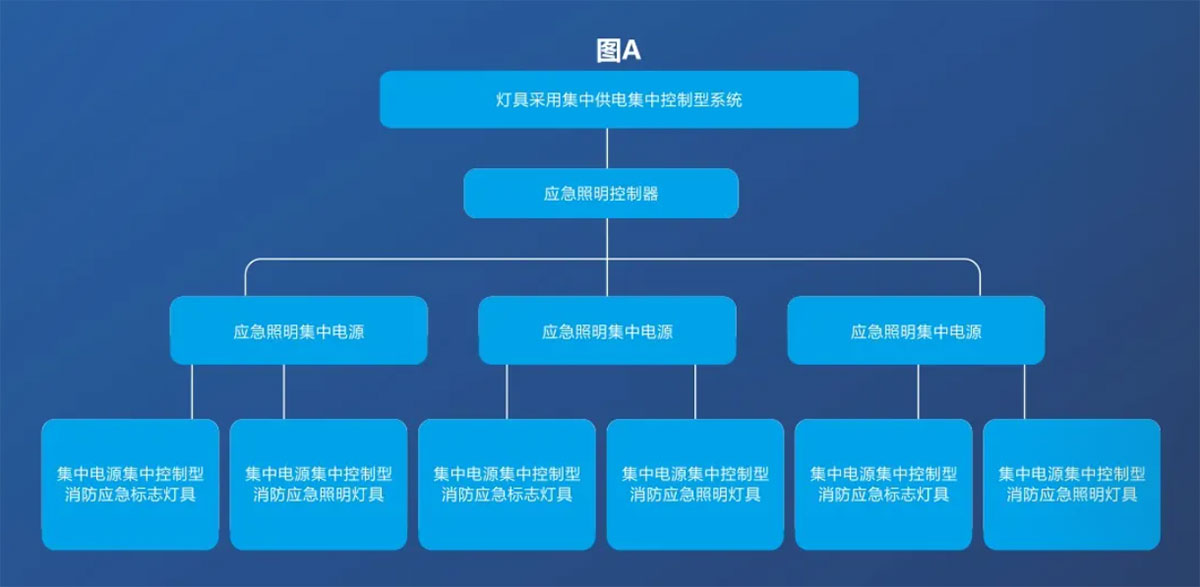

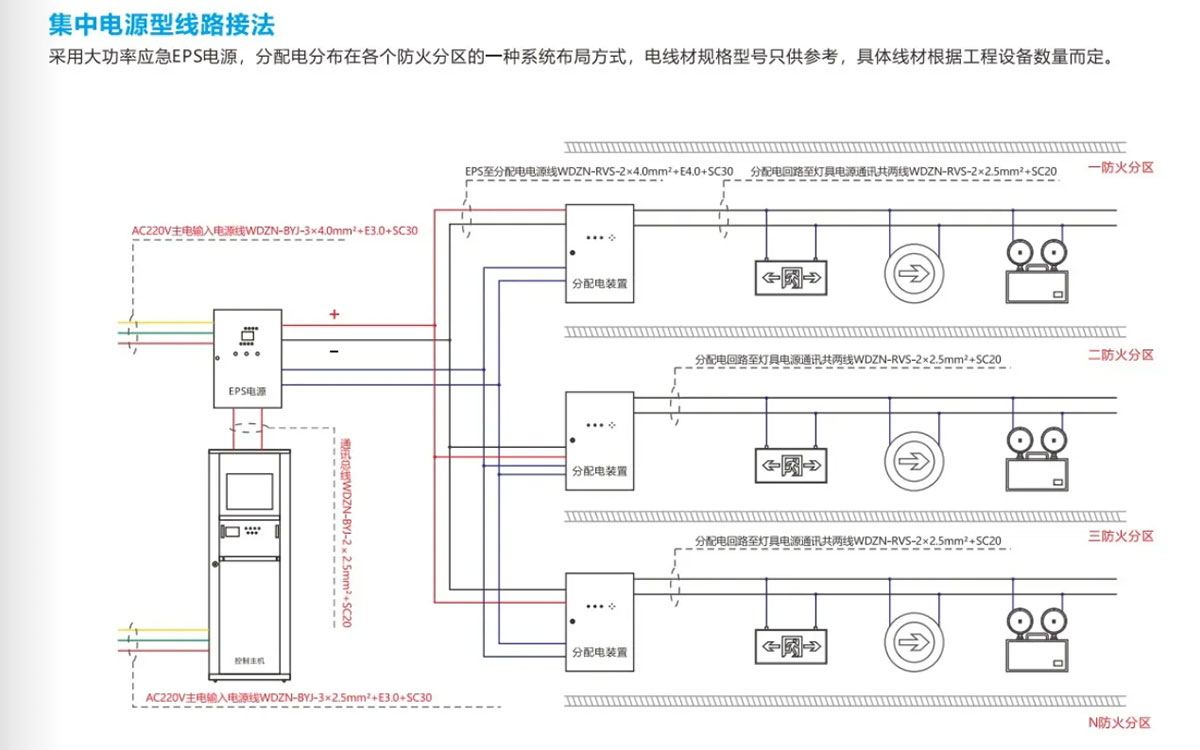

1、燈具的蓄電池采用集中供電方式時，系統由應急照明控制器、應急照明集中電源、集中控制型消防應急標志燈具、集中控制型應急照明燈具等部件組成，系統組成成見圖A；

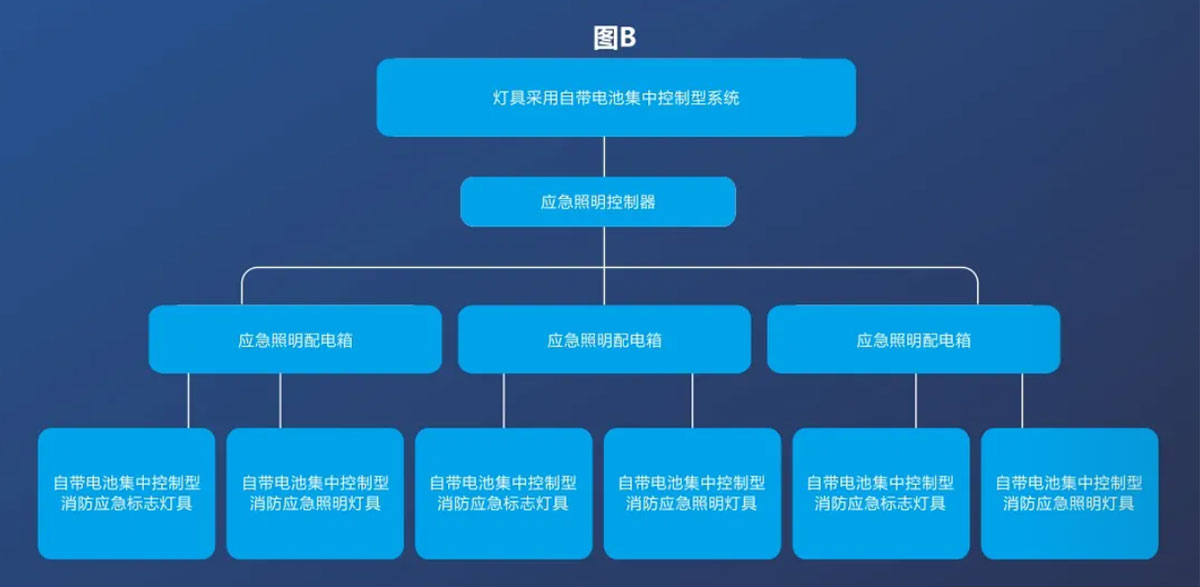

2、燈具的電池采用自帶電池供電方式時，系統由應急照明控制器、應急配電箱，自帶電池集中控制消防應急標志燈具、自帶電池集中控制消防應急照明燈具等部件組成，系統組成見圖B。

二、系統功能

1、本系統能夠?qū)ο缿?yīng)急燈具、線路及備電電池狀態進行監測，如消防應急燈具、供電線路或備電電池發生故障，應急照明控制器能夠報警，并定位故障發生點，提醒工作人員能及時進行維護，確保建筑內應急照明和疏散指示燈具的正常工作。

2、智能控制功能通過應急照明控制器可以遠程設定消防應急燈具基本工作方式，如持續式、非持續式、可控式配合監測系統可以自動控制或手動(強制)控制應急燈具的應急轉換功能，以確保完成監測任務。

3、避難走道地面水平最低照度不應低于5LX、消防應急標志燈選擇帶有米標的方向標志燈；

4、燈具應選擇采用節能光源的燈具，消防應急照明燈具的光源色溫不應低于2700K；

5、需要采用不同疏散預案的交通隧道、地鐵隧道、地鐵站臺和站廳等場所，區域內相關標志燈的光源應按該區城默認疏散指示方案保持節電點亮模式；

6、G351309-2018中規定蓄電池電池選擇安全性高、不含重金屬等對環境有害物質的蓄電池，本系統所采用的蓄電池均為環保電池，集中電源的蓄電池組和燈具自帶蓄電池達到使用壽命周期后標稱的剩余容量應保證放電時間滿足1.5h持續工作時間；

7、配接燈具的額定功率總和不應大于配電回路額定功率的80%；A型燈具配電回路的額定電流不應大于6A；B型燈具配電回路的額定電流不應大于104A；

8、地鐵隧道內，任一配電回路配接燈具的范圍不應超過一個區間的1/2，集中控制型系統中，集中設置的集中電源應由消防電池的專用應急回路供電，分散設置的集中電源應由所在防火分區、同一防火分區的樓層、隧道區間、地鐵站臺和站廳的消防電池配電箱供電;

9、應急照明控制器采用通信協議與消防聯動控制器通信時，應選擇與消防聯動控制器的通信接口和通訊協議的兼容性滿足現行國家標準《火災自動報警系統組件兼容性要求》GB22134有關規定的產品;

10、需要采用不同疏散預案的地鐵隧道、地鐵站臺和站廳等場所，應分別按照最短路徑疏散原則、迎風疏散和避險疏散原則確定相應疏散指示方案;其中，按最短路徑疏散原則確定的疏散指示方案應為該場所默認的疏散指示方案，所有區城的疏散指示方案、系統部件的工作狀態應在應急照明控制器或?qū)Ｓ孟揽刂剖覉D形顯示裝置上以圖形方式顯示。

11、應急照明控制器直接控制燈具的總數量不應大于3200只，A型應急照明集中電池每個回路配接燈具的數量不宜超過60只。

12、聯動控制：火災確認后由火災報警控制器或消防聯動控制器在1S內發出聯動信號，應急照明控制器在接受指令后，將全部區域消防應急照明燈具在5S內一次性同時轉入應急(點亮)狀態。指令完成后發出相應反饋總信號。

三、導線選型及敷設要求

1、應急照明控制器至A型應急照明集中電源通訊線WDZN-RVS-2×1.5mm2。

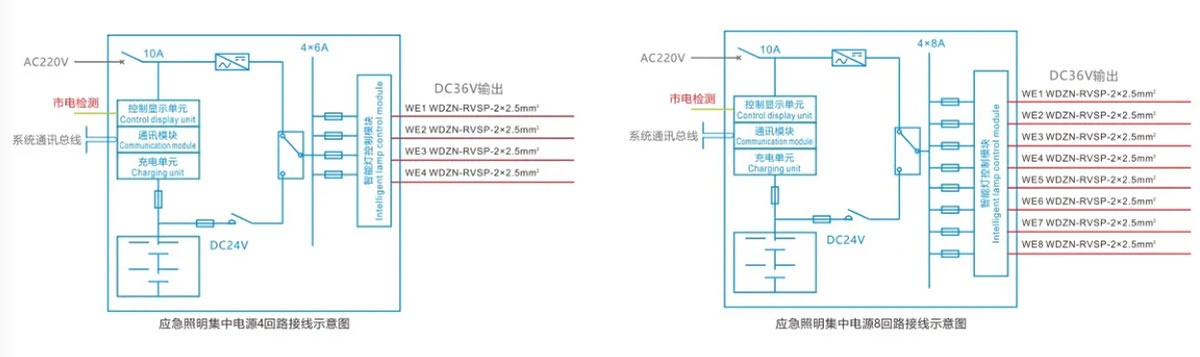

2、A型應急照明集中電源至消防應急標志燈具電池線WDZN-RVS-2X2.5mm2A型應急照明集中電源至消防應急照明燈具電池線WDZN-RVS-2x4mm2。

3、集中控制型系統中，除地面上設置的燈具外，系統的配電線路應選擇耐火線纜，系統的通信線路應選擇耐火線纜或耐火光纖額定工作電壓等級為50V以下時，應選擇電壓等級不低于交流300/500V的線纜；額定工作電壓等級為220/380V時，應選擇電壓等級不低于交流450/750V的線纜。

全智能自動生成逃生邏輯

全智能自動生成逃生邏輯，是特別設計的疏散指示系統軟件，由系統軟件在接到火災報警位置信息后，經過系統內軟件的數學計算所生成的疏散方案。

系統特點：

● 系統內有多個疏散方案，并且自動生成，有別于預型系統只能人為設計有限幾種疏散方案；

● 系統在收到多個報警探頭火災信號后，可以計算火災蔓延方向，進而自動調整生成新的疏散方案；

● 可以保證每個標志燈正確指示方向，尤其在防火分區附近和數千個應急燈大型系統應用時；

● 有別于預案型系統，無須二次軟件開發，可隨時調整報警系統探頭布置，極快速系統調試；

● 無人工設計疏散方案的局限，在數千個應急燈大型系統時，人工設計疏散方案已經成為不可能。

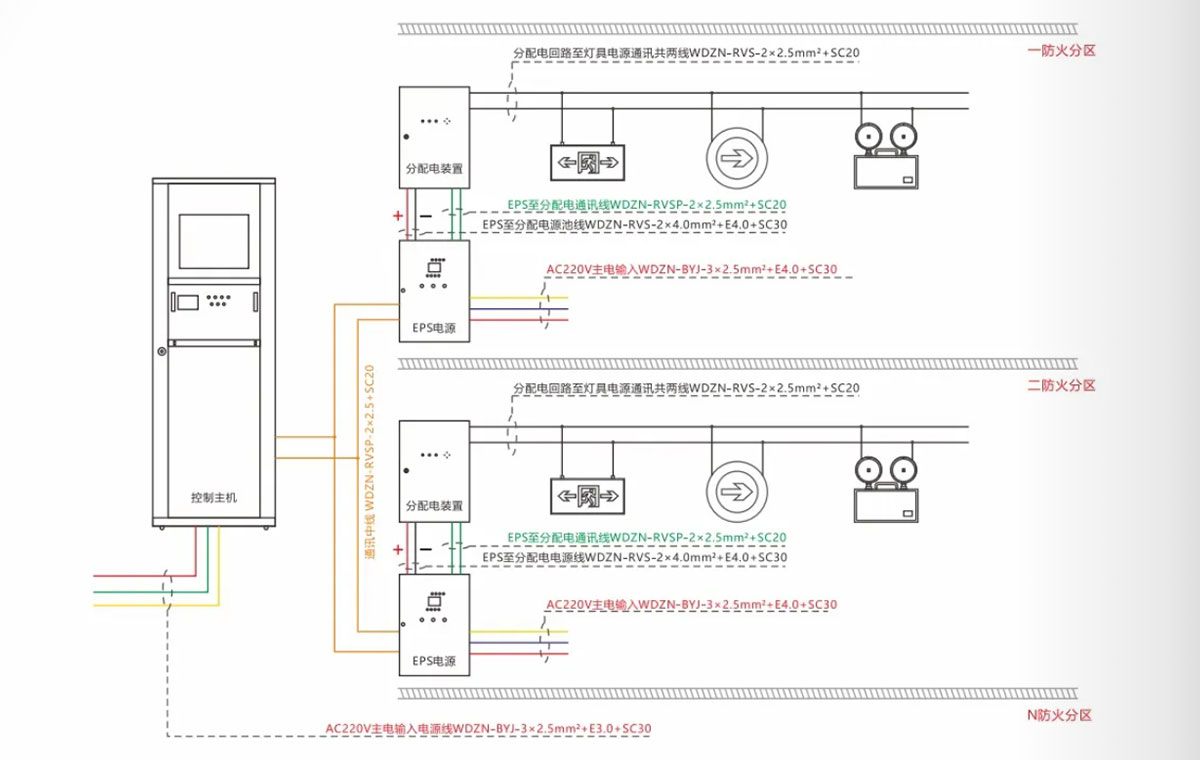

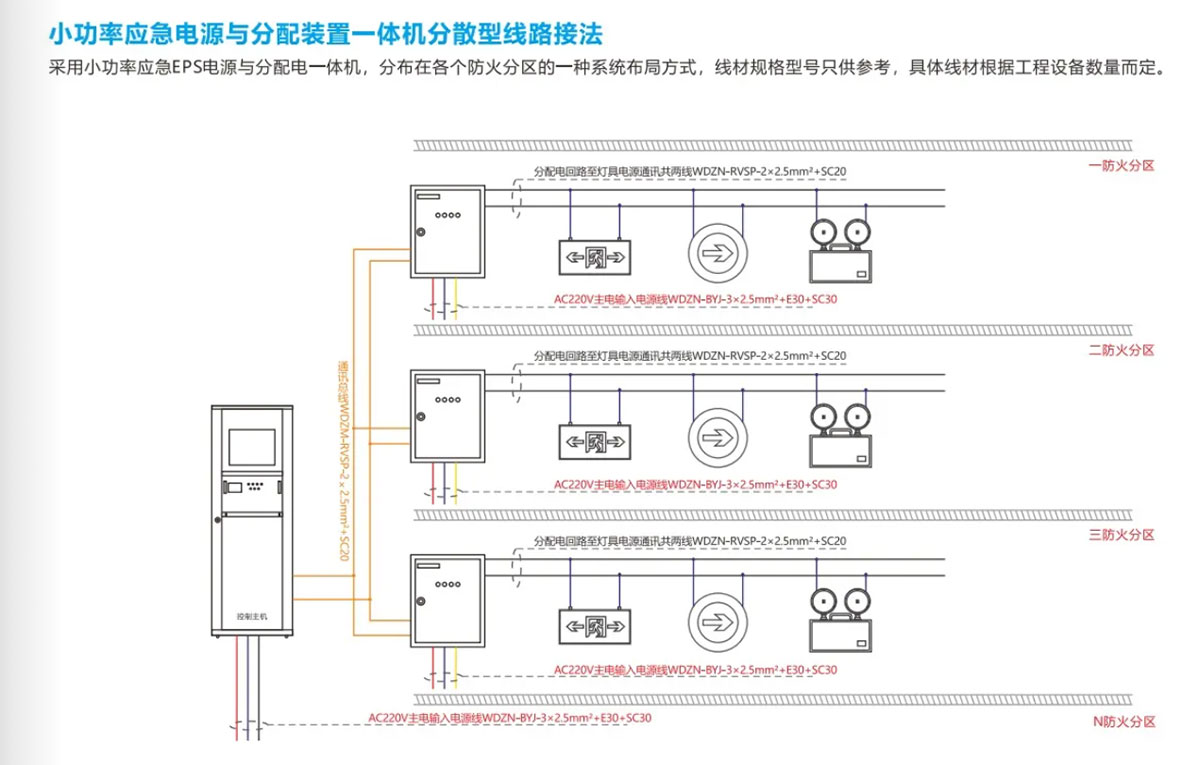

電池分散型線路接法

采用小功率應急EPS電源與分配電分機，分布在各個防火分區的一種系統布局方式，線材規格型號只供參考，具體線材根據工程設備數量而定。
